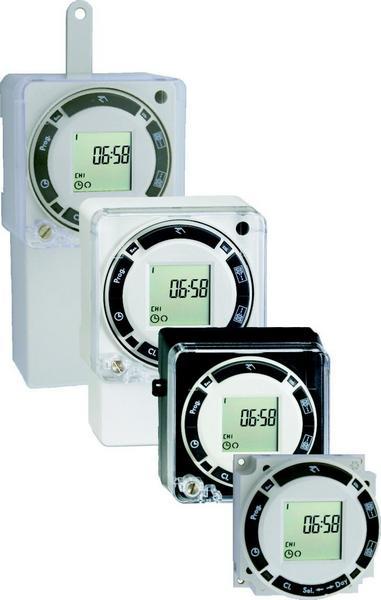

Zegary astronomiczne ttc A01
Przełączniki serii ttc Astro przeznaczone są do automatycznego sterowania
obwodami oświetlenia zewnętrznego w oparciu o program astronomiczny, którego podstawą jest roczny
kalendarz wschodów i zachodów słońca. Urządzenia mogą być montowane w szafkach rozdzielczych
sterowania oświetleniem zewnętrznym: na płaskiej powierzchni, na tablicy licznikowej, na szynie DIN
lub na pokrywie listwy zaciskowej licznika.
Przełączniki mogą być wykorzystane w instalacjach
oświetlenia zewnętrznego eksploatowanych przez spółki dystrybucyjne energii elektrycznej, gminy,
zakłady przemysłowe oraz użytkowników indywidualnych.
Elementami wykonawczymi w przełączniku
ttc Astro są dwa przekaźniki elektromagnetyczne (ze stykami zwiernymi) o obciążalności prądowej
10(2)A każdy. Pozwala to na podłączenie do każdego z kanałów sterujących obwodów oświetlenia
zasilanych napięciem 230 VAC o łącznej mocy wynoszącej około 700 W dla źródeł żarowych lub około
600W dla źródeł wyładowczych. W przypadku konieczności podłączenia wiekszej ilości odbiorników,
których łączna moc przekracza podane wartości, nalezy zastosować w torze sterowania dodatkowo
stycznik dopasowany do mocy zainstalowanych w sterowanej linii źródeł.
Charakterystyczne
funkcje przełączników astronomicznych typu ttc Astro 01:
- fabrycznie ustawiona data oraz czas bieżący
- wyświetlanie bieżącego czasu (godzin i minut lub minut i sekund) oraz numeru dnia tygodnia
- automatyczne obliczanie dnia tygodnia na podstawie wprowadzonej daty
- fabrycznie wprowadzone obowiązujące daty świąt stałych i ruchomych z możliwością ich modyfikacji
- możliwość zdefiniowania dodatkowo 4 dat świąt stałych lub ruchomych
- wbudowany kalendarz uwzględniający lata przestępne do roku 2099 wraz z automatycznym obliczaniem dat świąt ruchomych
- funkcja automatycznego przełączania czasu zima/lato zgodnie z ustaleniami Unii Europejskiej z możliwością jej modyfikacji lub wyłączenia
- ilość miejsc w pamięci pozwala na zaprogramowanie do 14 dat świąt, w tym do 6 dat świąt ruchomych
- zaprogramowane fabrycznie w urządzeniu godziny astronomicznych wschodów i zachodów słońca dla całego terytorium Polski, z podziałem na 120 stref geograficznych
- możliwość zdefiniowania przesunięcia godziny załączenia i wyłączenia obwodów oświetlenia w stosunku do pory astronomicznego wschodu i zachodu słońca w zakresie ą 99 minut, indywidualnie dla każdego z kanałów sterujących
- możliwość zdefiniowania przesunięcia godzin załączenia i wyłączenia obwodów oświetlenia w stosunku do godzin astronomicznego wschodu i zachodu słońca, indywidualnie dla każdego miesiąca, dla każdego kwartału lub dla całego roku
- możliwość zdefiniowania godzin wyłączenia oświetlenia w ciągu nocy, osobno dla każdego z kanałów sterujących
- możliwość dezaktywacji wyłączania oświetlenia w ciągu nocy dla dni świątecznych i ustawowo wolnych od pracy (w tym także dla dni świąt ruchomych)
- wyświetlanie aktualnego stanu wyjść przekaźnikowych (zwarte, rozwarte)
- możliwość podglądu godziny astronomicznego wschodu i zachodu słońca dla aktualnego dnia (zgodnie z ustawioną w urządzeniu datą kalendarzową)
- przy braku napięcia zasilającego z sieci energetycznej
- sygnalizacja pracy na baterii
- sygnalizacja rozładowania baterii
- sygnalizacja przekroczenia minimalnego okresu pracy przełącznika na baterii
- licznik czasu pracy urządzenia na zasilaniu rezerwowym (bateria litowa)
- konfiguracja nastaw realizowana w kilku prostych krokach za pośrednictwem klawiatury i wyswietlacza urządzenia
Tryby sterowania
wyjściem:
- wyjście działa zgodnie z programem zdefiniowanym przez użytkownika
- wyjście zwarte lub rozwarte, ustawione ręcznie do chwili pierwszego przełączenia zgodnego z programem
- wyjście zwarte lub rozwarte ustawione ręcznie do ręcznego odwołania
Więcej szczegółów technicznych dotyczących rodziny przełączników ttc Astro
znajduje się w karcie katalogowej (do pobrania poniżej).
